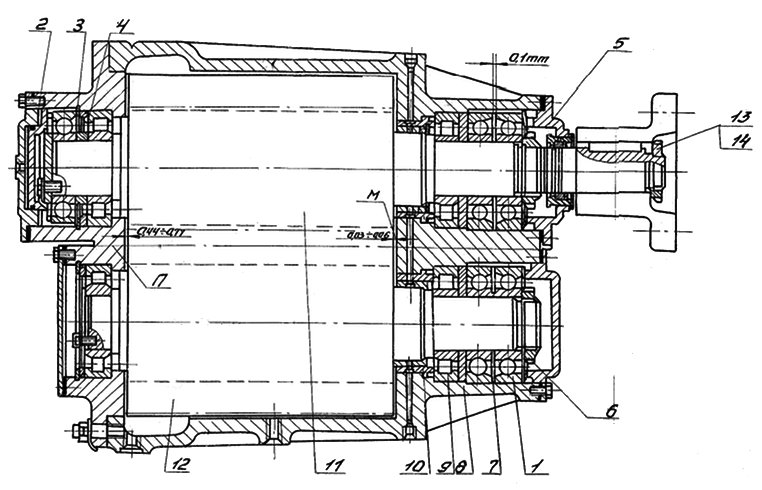

2.226.008
для Компрессор 6ВВ-32/7
| Номер |
Наименование |
№ чертежа |
Кол-во |
Вес |
| 1 |
Шарикоподшипник 6-66314Л ГОСТ 831-75 |
|
5 |
|
| 2 |
Пружина тарельчатая d150x5 |
4.444.125 |
3 |
0,07 |
| 3 |
Кольцо стопорное d157,5x2,5 |
4.895.367 |
2 |
0,08 |
| 4 |
Кольцо d90x12 |
4.257.159 |
1 |
0,24 |
| 5 |
Уплотнение (0,054х0,195х0,195)м |
3.134.479 |
1 |
3,8 |
| 6 |
Гайка М68х2; L=22 |
4.832.352 |
2 |
0,5 |
| 7 |
Кольцо d90/70х0,1 |
4.288.302 |
8 |
0,32 |
| 8 |
Пружина тарельчатая d110х7 |
4.444.124 |
4 |
0,13 |
| 9 |
Роликоподшипник 20-32314М1 ГОСТ 8328-75 |
|
4 |
|
| 10 |
Уплотнение (0,048х0,13х0,13)м |
3.134.379 |
2 |
1,2 |
| 11 |
Ротор ведущий (0,868х0,25х0,25)м |
4.253.121 |
1 |
115,6 |
| 12 |
Ротор ведомый (0,66х0,25х0,25)м |
4.253.122 |
1 |
110 |
| 13 |
Гайка М48х2.06.06 Н4.832.337-03 |
|
1 |
|
| 14 |
Шайба 48.02.06 ГОСТ 11872-73 Н4.848.475-06 |
|
1 |
|
|
