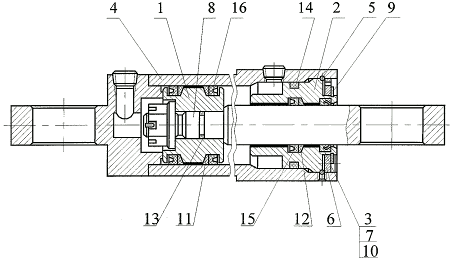

Гидроцилиндр I-50-25-125

33.043.030.000-05 для 2000 - 2006 г.в.
Номер Наименование № чертежа Кол-во Вес
1 Поршень 33.043.001.010 1 0,5
2 Втулка 33.043.001.009 1 0,8
3 Чистильщик 33.043.001.040 1 0
4 Цилиндр 33.043.030.060-05 1 4,75
5 Кольцо 33.043.001.005 1 0,02
6 Кольцо 33.043.001.006 1 0,04
7 Кольцо 33.043.001.007 1 0,01
8 Шток 33.043.001.008-05 1 1,4
9 Кольцо А46 ГОСТ 13940 1 0,01
10 Кольцо А35 ГОСТ 13941 1 0
11 Кольцо защитное ЧУ8.02.0777 2 0
12 Кольцо защитное ЧУ8.02.0791 1 0
13 Кольцо 014-018-25-2-2 ГОСТ 9833 1 0
14 Кольцо 049-055-36-2-2 ГОСТ 9833 1 0
15 Манжета 1-35х25-6 ГОСТ 14896 1 0
16 Манжета 1-50х40-6 ГОСТ 14896 2 0,01
