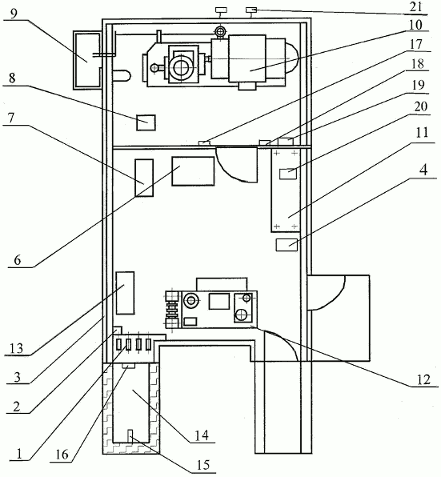

091-02.00.0000-24
для 2000 - 2006 г.в.
| Номер |
Наименование |
№ чертежа |
Кол-во |
Вес |
| 1 |
Блок гидроаппаратуры |
091-02.48.0000 |
1 |
94,6 |
| 2 |
Гидроблок |
091-02.61.0000-01 |
1 |
22 |
| 3 |
Каркас машинного отделения |
091-02.01.0000-02 |
1 |
8204 |
| 4 |
Аппарат защиты от токов утечки типа “Аргус” 220 УХЛ 2 |
|
1 |
3 |
| 6 |
Агрегат преобразовательный электропривода вращателя |
|
1 |
84 |
| 7 |
Трансформатор ТС3М-10-74 ОМ5 10кВА, 380/230В-133 |
|
1 |
99 |
| 8 |
Ящик для инструмента |
33.004.002.000А |
1 |
58,4 |
| 9 |
Установка блока охлаждения масла |
091-02.90.0000 |
1 |
769 |
| 10 |
Установка компрессорная 6ВВ-32/7 У3 |
|
1 |
2874 |
| 11 |
Шкаф |
091-02.42.0000-09 |
1 |
510 |
| 12 |
Маслостанция |
091-02.69.0000-02 |
1 |
1063 |
| 13 |
Установка насосная |
100-02.25.0120 |
1 |
152 |
| 14 |
Емкость для воды |
086-02.08.0000 |
1 |
793 |
| 15 |
Электронагреватель |
091-02.08.0120 |
1 |
6,83 |
| 16 |
Датчик Д-60 |
|
1 |
3,2 |
| 17 |
Пост ПКЕ 212-1УЗ, 1/2², Гр, «К», 1з+1р, «Стоп» |
ТУ 16-642.006-83 |
1 |
0,28 |
| 18 |
Розетка |
ТУ 16-526.463-79 |
1 |
0,11 |
| 19 |
Выключатель |
ТУ 16-522.139-78 |
1 |
3,5 |
| 20 |
Трансформатор |
ТУ 16-517.855-74 |
1 |
23,5 |
| 21 |
Муфта кабельная |
091-02.73.0000 |
2 |
1,81 |
|
