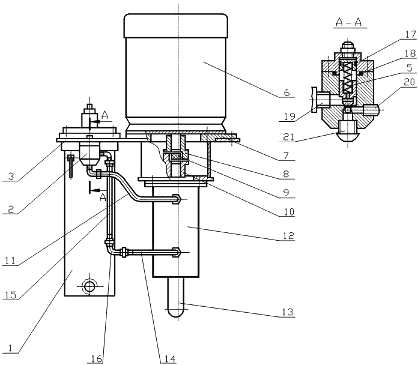

091-02.69.0100
для 2000 - 2006 г.в.
| Номер |
Наименование |
№ чертежа |
Кол-во |
Вес |
| 1 |
Фильтр |
086-02.57.0170 |
1 |
23,5 |
| 2 |
Клапан подпорный |
086-02.57.0130 |
1 |
1,52 |
| 3 |
Плита |
091-02.69.1120 |
1 |
4,6 |
| 5 |
Пружина |
086-02.57.1250 |
1 |
0,01 |
| 6 |
Двигатель А90L4У3, 380В, 1М3041 |
|
1 |
28,6 |
| 7 |
Корпус |
091-02.69.0102 |
1 |
17,5 |
| 8 |
Полумуфта |
091-02.69.1700 |
1 |
1,8 |
| 9 |
Звездочка |
086-02.57.1710 |
1 |
0,1 |
| 10 |
Полумуфта |
091-02.69.1720 |
1 |
2 |
| 11 |
Патрубок, Dy12 |
086-02.57.0110-01 |
2 |
0,49 |
| 12 |
Насос Нпл 16 –16/16 УХЛ4 |
|
1 |
16 |
| 13 |
Трубопровод |
091-02.69.0103 |
1 |
1,9 |
| 14 |
Патрубок, Dy12 |
086-02.57.0110 |
1 |
0,35 |
| 15 |
Патрубок, Dy8 |
086-02.57.0160 |
1 |
0,48 |
| 16 |
Тройник концевой 2-12 x 1/2" |
33.033.340 |
1 |
0,29 |
| 17 |
Кольцо 016-020-25-2-3 |
ГОСТ 9833 |
1 |
0 |
| 18 |
Кольцо 028-032-25-2-3 |
ГОСТ 9833 |
1 |
0 |
| 19 |
Угольник ввертный 12 x 1/2" – 37 |
33.033.159 |
2 |
0,17 |
| 20 |
Тройник ввертный, Ду4 |
086-02.65.1160 |
1 |
0,4 |
|
