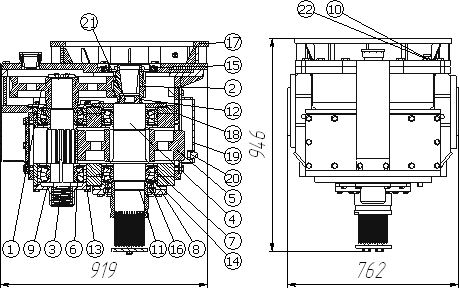

091-59.05.0100-01
для После 2006 г.в.
| Номер |
Наименование |
№ чертежа |
Кол-во |
Вес |
| 1 |
Колесо |
091-56.18.1017 |
|
|
| 2 |
Шестерня |
091-56.18.1034 |
|
|
| 3 |
Вал-шестерня |
093-56.18.1028 |
|
|
| 4 |
Вал |
091-59.05.1001-01 |
|
|
| 5 |
Колесо |
093-56.18.1024 |
|
|
| 6 |
Подшипник 3620 ГОСТ 5721-75 |
|
|
|
| 7 |
Подшипник 3528 ГОСТ 5721-75 |
|
|
|
| 8 |
Прокладка |
093-56.18.1022 |
|
|
| 9 |
Прокладка |
093-56.18.1026 |
|
|
| 10 |
Кольцо 018-022-25-2-2 ГОСТ 9833-73/ГОСТ 18829-73 |
|
|
|
| 11 |
Кольцо 125-130-30-2-3 ГОСТ 9833-73 ГОСТ 18829-73 |
|
|
|
| 12 |
Кольцо 080-090-58-2-3 ГОСТ 9833-73 ГОСТ 18829-73 |
|
|
|
| 13 |
Кольцо 205-215-58-2-3 ГОСТ 9833-73 ГОСТ 18829-73 |
|
|
|
| 14 |
Кольцо 240-250-58-2-3 ГОСТ 9833-73 ГОСТ 18829-73 |
|
|
|
| 15 |
Мaнжета 1.2-190х230-3 ГОСТ 8752-79/ОСТ 38.05146-78 |
|
|
|
| 16 |
Уплотнение торцовое TLDOA 1830 |
|
|
|
| 17 |
Фланец |
091-56.18.0111 |
|
|
| 18 |
Корпус редуктора |
091-56.18.018 |
|
|
| 19 |
Крышка |
093-56.18.0119 |
|
|
| 20 |
Пробка |
093-56.18.1012 |
|
|
| 21 |
Гайка |
091-56.18.1003 |
|
|
| 22 |
Щуп |
093-56.18.0120 |
|
|
|
